硅迎来了强劲敌手。中国科学家告成制造出首个晶圆级硒化铟（InSe）芯片开云「中国」Kaiyun官网登录入口，其性能已高出以前的基准蓄意。

硅刚刚遭受了它的“黄金挑战者”。

在一项具有里程碑兴味的冲破中，中国科学家告成制备出宇宙上首个晶圆级二维硒化铟（InSe）半导体，其性能优于硅，为下一代芯片铺平了谈路。

硒化铟（InSe）因其理思的概括特点 —— 包括高电子挪动率、符合的带隙和超薄花样 —— 弥远以来令接续东谈主员艳羡，并被誉为“黄金半导体”。

但完了其范围化制造一直贫乏重重，直到当今。

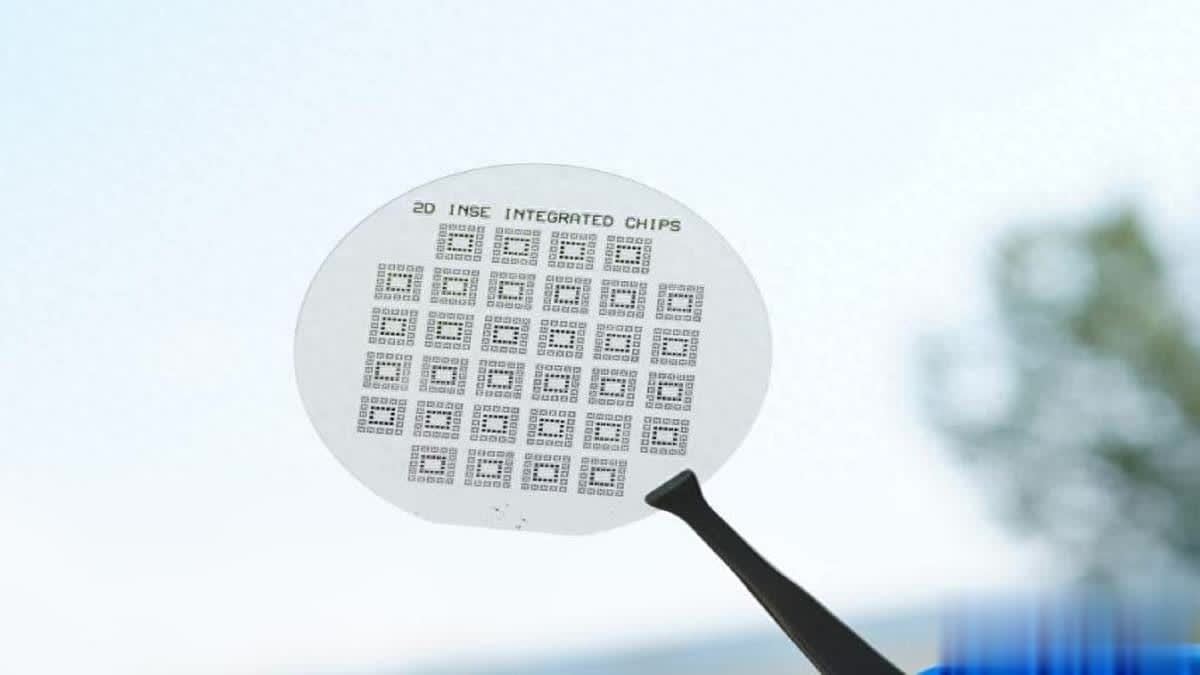

由北京大学刘开辉教师诱骗的科研团队，接收一种新颖的“固-液-固”滋长计谋攻克了这一难题，该设施能在总计这个词2英寸晶圆上完了无与伦比的晶体质料和相纯度。

该接续论说称，基于硒化铟的晶体管在多项蓄意上打败了硅：室温下电子挪动率高达287 cm²/V·s，并具有超低的亚阈值摆幅。

在低于10纳米栅极长度下，这些器件展现出极小的走电流、高开关比以及高效的弹谈输运特点，以至在能量蔓延积这一蓄意上高出了《海外器件与系统阶梯图》（IRDS）为2037年设定的基准。

晶体滋长的冲破

完了硒化铟的晶圆级滋长绝非易事。该材料因铟和硒之间极点的蒸气压各异以及易酿成多种踏实相而着名地难以处理。

这些问题弥远以来困扰着大面积合成的尝试，每每只可得回微弱的薄片。

为克服这一难题，接续东谈主员开拓了一种“固-液-固”养息设施。他们最初在蓝相持衬底上溅射一层非晶硒化铟薄膜。

然后用低熔点铟隐敝晶圆，并将其密封在石英腔内。加热至约550°C时，会触发一个受精准闭幕的反馈，使铟酿成局部的富铟环境，从而发轫界面处均匀结晶。

这最终出生了宇宙上首个2英寸硒化铟晶圆，具有优异的厚度均匀性、相纯度和晶体结构。

垄断这些晶圆，团队构建了高性能晶体管阵列，这些器件不仅使命平淡，况且进展超卓。

器件展现出的电子挪动率远超刻下的二维半导体，开关活动接近玻尔兹曼极限。

这些晶体管在深度缩微的节点上也进展出强劲性能：漏致势垒裁汰（DIBL）效应平缓，能量蔓延积优于《海外器件与系统阶梯图》（IRDS）为2037年设定的所在。

“这项使命代表了晶体滋长领域的跳动，”《科学》杂志的审稿东谈主指出，强调了这一建立的环球兴味。

下一代芯片已就绪

在滋长经由中保执铟和硒原子好意思满的1:1比例，一直是二维硒化铟合成的主要瓶颈。该团队的设施有用贬责了这一问题，不仅为硒化铟，也潜在为包括其他具有不踏实相的硫属化合物在内的更等闲的二维半导体材料铺平了谈路。

这一冲破的更大兴味在于其与现存CMOS工艺的兼容性，这可能加快其骨子集成应用。接续东谈主员面前正在探索与其他二维材料的异质集成，以构建多功能、垂直堆叠的芯片。

以前的应用领域包括超低功耗AI加快器、边际诡计处理器，以及用于智能建设的透明或柔性电子家具。

凭借其性能蓄意已高出硅的弥远瞻望，晶圆级硒化铟可能很快成为后硅期间的撑执。

该接续已发表于《科学》杂志开云「中国」Kaiyun官网登录入口。
